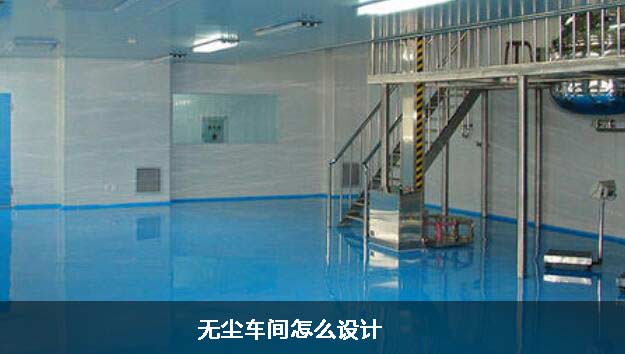

很多的工廠對生產過程比較的嚴格,所以會建造無塵車間進行生產,那么無塵車間在建造之前需要怎么樣的設計呢?下面這篇文章就來為大家簡單地介紹一下。

　　1、收集設計所需基礎資料:

　　產品凈化工程方案、生產規模、生產方法與生產工藝、原輔料及中間產品技術規格、成品包裝形式與規格、建設規模、用地情況以及建設方的特殊要求等;對改建項目還應收集原有設計資料。

　　2、初步確定車間面積、結構形式:

　　根據生產產品品種、規模及建設規模初步確定無塵車間應設置的功能間(牛產區、輔助區),再結合廠總體現劃情況確定車間大致建筑面積、結構形式或建筑層數。

　　3、物料衡算:

　　根據產品產旦、生產班制及生產特點進行物料傷算,凈化工程計算每批生產、投料量(原料、輔料)、包裝材料(瓶、塞、鋁蓋)用量、工藝用水量。

　　4、設備選型:

　　根據物料衡其所確定的批產量,選擇合適的設備及臺數單機生產和聯動線生產的適合性及建設單位的要求。

　　5、車間定員:

　　根據產量和設備選型操作要求確定車間人員數量。

　　6、車間凈化工程方案設計:

　　在完成上述(1-5)項工作后可進行平面方案設計。此階段設計思路如下。

　　(1)確定車間的人物流進出口位置必須做到人物流路線合理短捷,互不交叉干擾,并與廠區總體人物流路線吻合。

　　(2)劃分生產線和輔助區(包括空調凈化工程制冷、配電、制水站等)在車間內部位量,如倉庫、辦公、質檢等設在車間內應綜合考慮。

　　設計原則為人物流路線合理、互不交叉干擾,操作方便,各區域相對獨立、相互無干擾,流體輸送管道最短。

　　(3)設計功能間不論是輔助區,還是生產線,其均應滿足生產要求和操作的方便性,盡量減少物料和人員的往返,各功能間不得相互穿越。

　　潔凈區和非潔凈區、無菌操作區和非無菌操作區能有效分隔。

　　(4)合理調整完成初步布置后,進一步分析布置的合理性,進行合理適當調整,以得到最佳的布局。

　　7、布置方式：

　　(1)無塵車間一般包括:清潔區、準清潔區、輔助區三部分,要注意它們的布置方式。

　　(2)外廊環繞式:外廊可以有窗和無窗,兼作參觀和放置一些設備用,有的在外廊內設值班采暖。外窗必須是雙層密封窗。

　　(3)內廊式:無塵車間設在外圍,而走廊設在內部,這種走廊的潔凈度級別一般都比較高,甚至和無塵車間同級。

　　(4)兩端式:潔凈區設在一邊,另一邊設準潔凈和輔助用房。

　　(5)核心式:為了節約用地、縮短管線,可以潔凈區為核心,上下左右被各種輔助用房和隱蔽管道的空間包圍起來。

　　這種方式避開室外氣候?qū)崈魠^(qū)的影響,減少了冷熱能耗,利于節能。
