此次的裝修項目是嘉興聞泰電子廠無塵車間裝修，潔凈車間的級別是萬10000級，工程面積約700平方米，整個的裝修工程流程簡單、并且都是按照規定的標準規范進行施工。

工程概況

項目名稱：嘉興聞泰電子廠無塵車間裝修

項目地址：浙江省嘉興市南湖區亞中路777號

所屬行業：精密電子

裝修面積：700㎡

潔凈度級別：萬級潔凈車間

凈化原理

氣流→初效凈化→加濕段→加熱段→表冷段→中效凈化→風機送風→管道→高效凈化風口→吹入房間→帶走塵埃細菌等顆粒→回風百葉窗→初效凈化重復以上過程，即可達到凈化車間目的

結構材料

1.凈化廠房墻、頂板材一般多采用50mm厚的夾芯彩鋼板，其特點為美觀、剛性強。角與角之前的拼接選用圓弧連接，宜清潔，符合GMP要求

2.地坪：可采用2mm/3mm環氧樹脂或是PVC地坪，電子廠房選用防靜電地坪

3.送回風管道用熱渡鋅板制成，貼凈化保溫效果好的阻燃型PF發泡塑膠板。

4.高效送風口用不銹鋼框架，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。

電子場無塵凈化要求

電子制造廠萬級潔凈室內的噪聲級(空態)：不應大于65dB(A)

●電子制造廠潔凈室垂直流潔凈室滿布比不應小于60%，水平單向流潔凈室不應小于40%，否則就是局部單向流了。

●電子制造廠潔凈室與室外的靜壓差不應小于10Pa，不同空氣潔凈度的潔凈區與非潔凈區之間的靜壓差不應小于5Pa

●電子制造行業萬級潔凈室內的新鮮空氣量應取下列二項中的最大值：

●補償室內排風量和保持室內正壓值所需的新鮮空氣量之和。

●保證供給潔凈室內每人每小時的新鮮空氣量不小于40m3。

電子制造行業潔凈室凈化空調系統加熱器，應設置新風，超溫?cái)嚯姳Ｗo(hù)，若采用點加濕時應設置無水保護，寒冷地區，新風系統應設置防凍保護措施。無塵室的送風量，應取下面三項最大值：

●保證電子制造廠無塵室空氣潔凈度等級的送風量：

●根據熱，濕負荷計算確定電子廠潔凈室的送風量：

●向電子制造廠潔凈室內供給的新鮮空氣量：

凈化參數

換氣次數：100000級≥15次;10000級≥20次;1000≥30次。

壓差：主車間對相鄰房間≥5Pa平均風速：10級、100級0.3-0.5m/s;

溫度冬季>16℃;夏季<26℃;波動±2℃。

濕度45-65%;GMP粉劑車間濕度在50%左右為宜;電子車間濕度略高以免產生靜電。噪聲≤65dB(A);新風補充量是總送風量的10%-30%;照度300LX

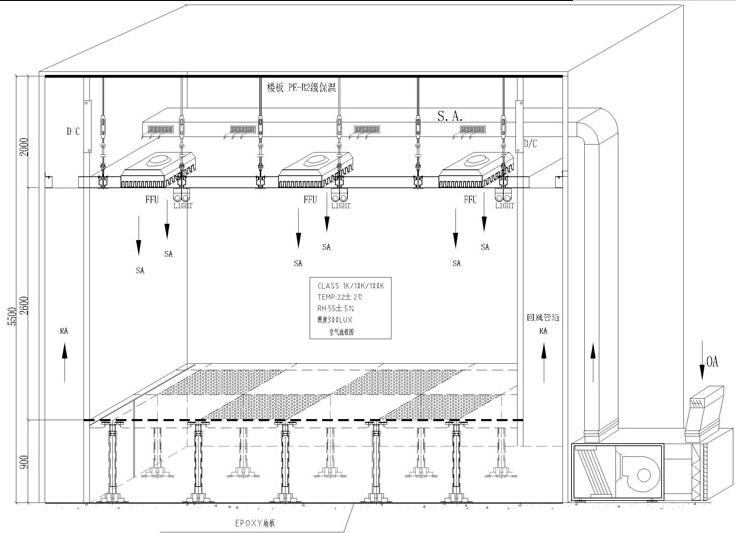

凈化工程方案構架圖

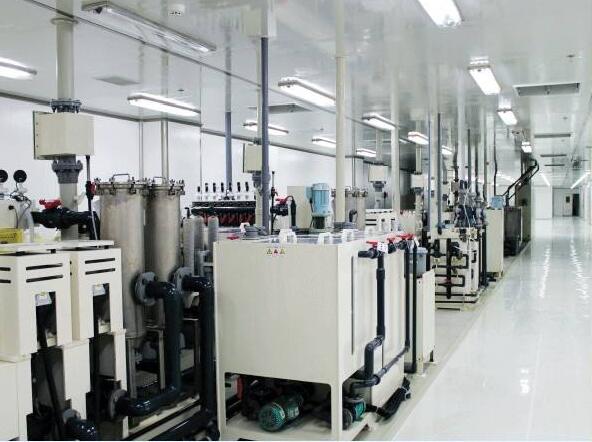

工程效果圖
