此次的裝修項目是浦東LED電子廠二樓潔凈生產車間裝修改造，潔凈車間的級別是萬級，工程面積約400平方米，整個的裝修工程流程簡單、并且都是按照規定的標準規范進行施工。

工程概況

　　上海浦東LED電子廠凈化車間裝修工程位于上海浦東張江高科園區，建筑為兩層、局部三層,此次裝修工程為二樓潔凈生產車間裝修改造。

　　設備樓與生產廠房相連,設備樓一層有發電機房、變壓器房、高低壓配電房，層高6.5m；二層為制冷機房,層高5.5m。廠房一層有潔凈車間、更衣室、小清洗房、大堂、鞋柜房、倉庫、空調機房、工藝用純水房等,層高6.5m。二層有潔凈車間、清洗房、鞋柜房、辦公室、空調機房等,層高6.5m,其中潔凈區面積1200㎡，潔凈車間內主要有LED生產線、清洗生產線、檢查測試生產線等.局部三層為空氣壓縮機房、倉庫等。

潔凈室室內設計參數

　　潔凈室潔凈度：十萬級、局部級

　　潔凈室溫度：25℃；濕度50％

　　氣流組織：上送下回

　　換氣次數：50次/h

　　室內正壓值：5mmH2O

　　空調負荷計算：經計算潔凈車間的空調負荷如設計稿所示

凈化系統概述

　　風系統：新風經洗凈,初過濾,中過濾與回風混合后進人空凋器,空凋器按潔凈車間的熱、濕負荷需求處理約20％的循環風量,空調器出風與經循環風機箱的回風再次混合至出風溫度,回風經潔凈室專用回風地板,通過1.5米深的回風層,回至空調器/循環風機箱。

　　水系統：由新設的二次泵將二次冷水在空調器、冷水槽之間循環。

　　加濕系統：采用蒸汽作為加濕源。

潔凈系統自動控制

　　冷熱水系統設置三通閥根據回水溫度感知潔凈車間的負荷變化,為系統提供適合的冷熱量。

　　過濾系統(包括高效、中效、初效過濾器)設置壓差控制裝置以便適時更換阻力過大的過濾裝置。

　　蒸汽加濕器設置控制系統,根據潔凈車間的濕度變化控制進入加濕器蒸汽量。

　　系統連鎖控制：基本控制是當風機停止時,所有的水閥、風閥隨即關閉。

　　調試及試運行檢測

　　潔凈廠房安裝工程完成后進行了認真的清掃,經過二天的試運行,開始了潔凈度測試,將潔凈車間均勻布置了20余個測試點,測試結果證實符合設計要求。

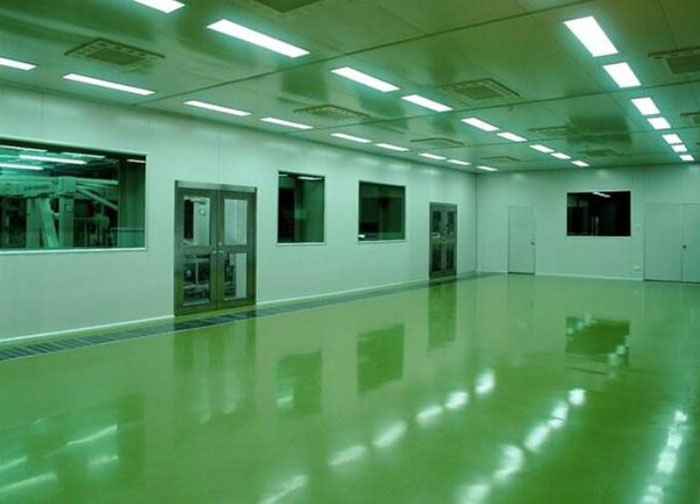

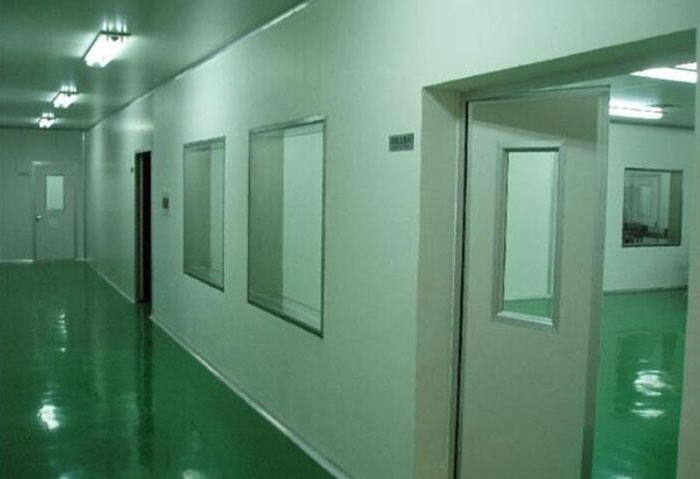

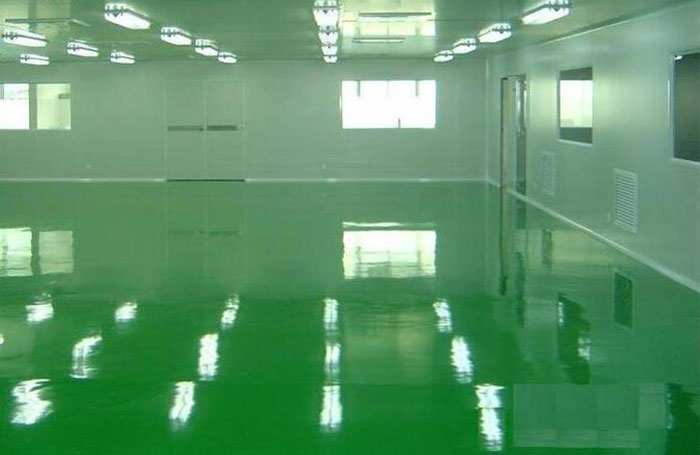

工程效果圖
